如何使用绘图参考线

绘图参考线是可以添加到panel(分解镜头)的绘图辅助工具,可帮助绘制具有直线、方角和图形投影效果(如等轴投影、直视或曲线透视)的背景和对象。 在传统绘画中,这通常使用直尺、丁字尺、三角尺和消失点之类的工具来完成。 参考线可以模拟这些工具,与 Storyboard Pro 的绘图工具结合使用。

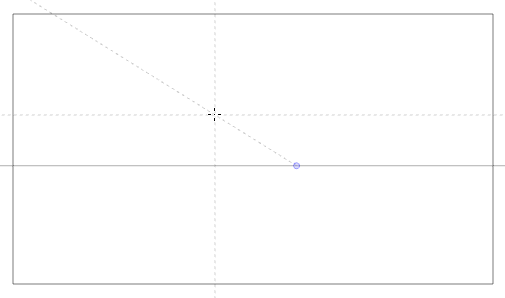

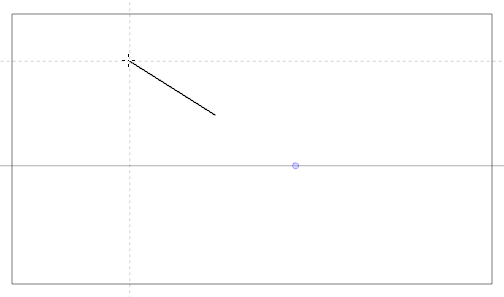

Storyboard Pro 支持不同类型的绘图参考线,每种参考线都专门用于不同种类的绘图任务。 Storyboard Pro 中大多数绘图参考线的工作原理是将地平线和若干消失点添加到绘图空间。 使用绘图参考线时,参考虚线穿过鼠标光标。 这些参考线与地平线平行或垂直,或者从参考线的其中一个消失点到达鼠标光标。 开始绘制线条时,绘图工具会立即锁定到参考线的某个轴上,就像沿着直尺绘图一样。 也可以将绘图参考线用作视觉参考线,不将绘图工具锁定在其轴上。

Storyboard Pro 支持以下类型的绘图参考线:

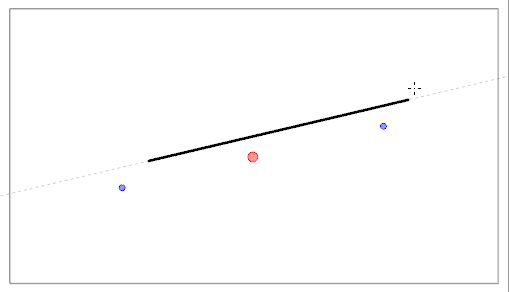

  • 标尺允许定位和旋转简单轴,然后沿着该轴绘制一条线,就像常规标尺一样。

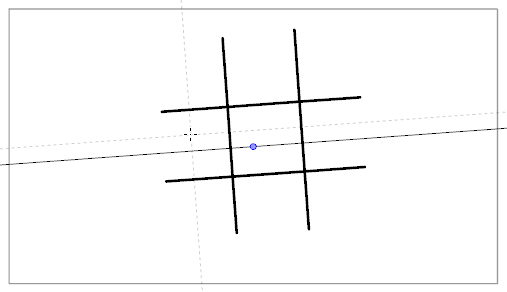

  • 方格帮助绘制与水平线平行或垂直的线。

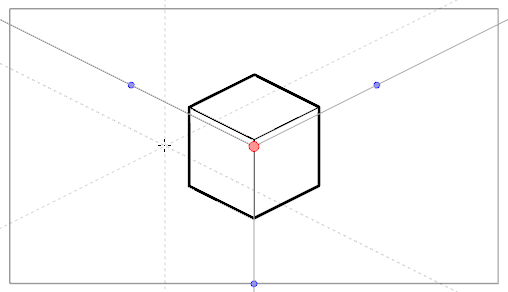

  • 等角透视参考线帮助绘制平行于x 轴、y 轴和 z 轴三者之一的线。 可根据需要自定义每个轴的角度。

    该类型的伪透视(也称为平行投影)通常用于 2D 游戏、计算机图形和原理图中,在不使用实际透视、缩短或 3D 渲染的情况下描绘 3D 物体和环境。 在 2D 动画中,它通常用于从低或高角度绘制长平移背景。

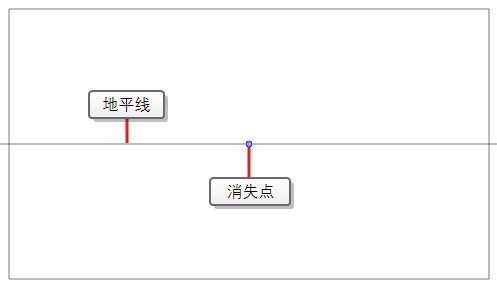

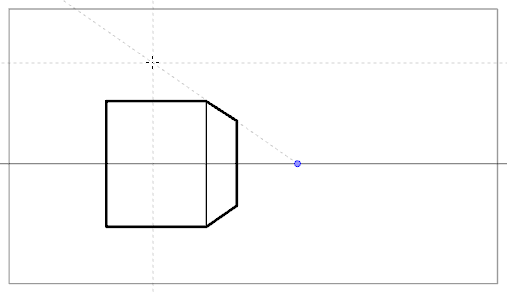

  • 一点透视参考线帮助绘制来自地平线中间的单一消失点的线条。 它还可以帮助绘制与地平线平行或垂直的线条。

    这可用于绘制面向摄像机的长方体结构。

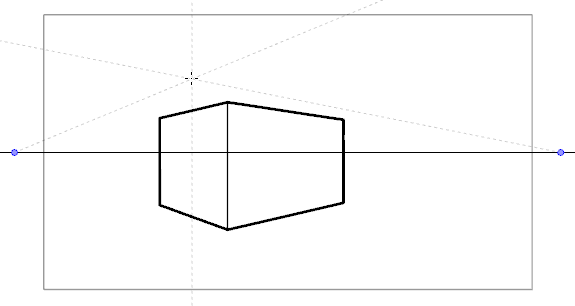

  • 两点透视参考线帮助绘制来自两个消失点之一的线,这两个消失点位于摄像机框外的地平线上。 它还可以帮助绘制与地平线垂直的线条。

    这可用于从特定水平角度绘制长方体结构。

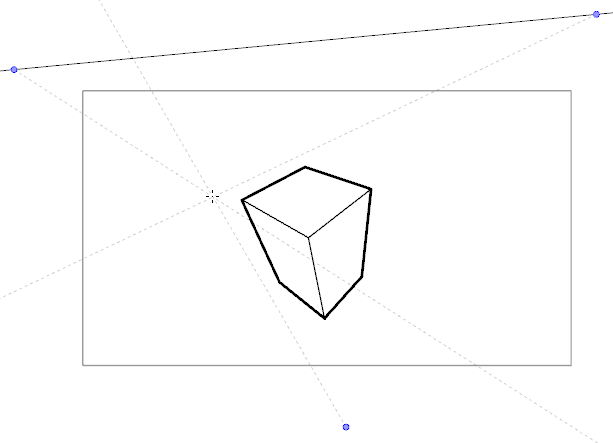

  • 三点透视(俯视)参考线帮助绘制来自三个消失点之一的线。 与两点透视参考线一样,地平线上有两个消失点,用于在 x 轴或 z 轴上绘制水平线条。 第三个消失点位于地平线下方,帮助在 y 轴上绘制线条。

    这可用于从高视角绘制长方体结构。

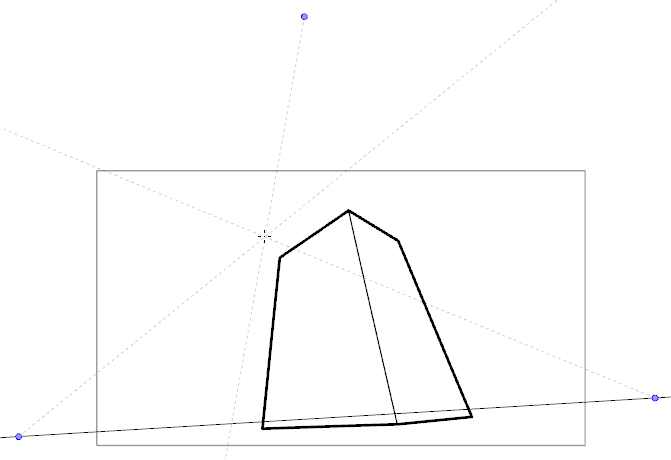

  • 三点透视(仰视)参考线帮助绘制来自三个消失点之一的线。 与两点透视参考线一样,地平线上有两个消失点,用于在 x 轴或 z 轴上绘制水平线条。 第三个消失点位于地平线上方,帮助在 y 轴上绘制线条。

    这可用于从低视角绘制长方体结构。

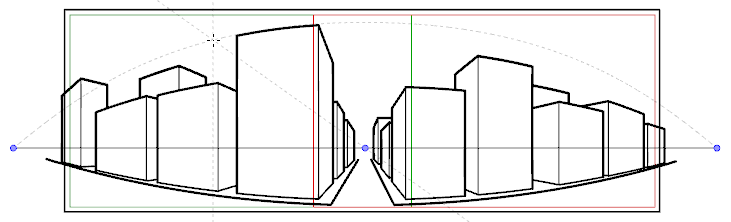

  • 三点透视(水平平移)参考线帮助使用曲线水平线来绘制水平全景背景。 一个消失点位于地平线中间,帮助在 z 轴上绘制线条,两个消失点位于摄像机框外的地平线上,用以定义水平线的曲度。 垂直线垂直于地平线。

    适用于绘制要在水平方向上平移的背景。 在使用三点透视(水平平移)参考线绘制的背景上水平平移摄像机时,将模拟摄像机在 y 轴上旋转。

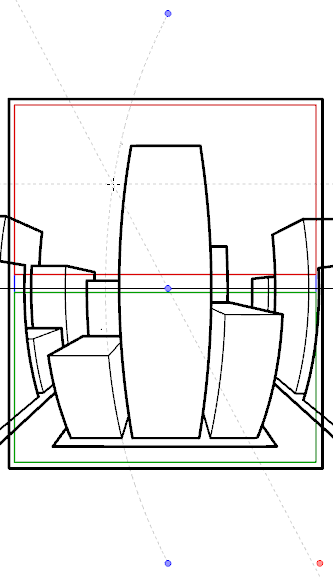

  • 三点透视(垂直平移)参考线帮助使用曲线垂直线来绘制垂直全景背景。 一个消失点位于地平线中间,帮助在 z 轴上绘制线条,两个消失点分别位于地平线的上方和下方,用以定义垂直线的曲度。 水平线平行于地平线。

    适用于绘制要在垂直方向上平移的背景。 在使用三点透视(垂直平移)参考线绘制的背景上垂直平移摄像机时,将模拟摄像机在 x 轴上旋转。

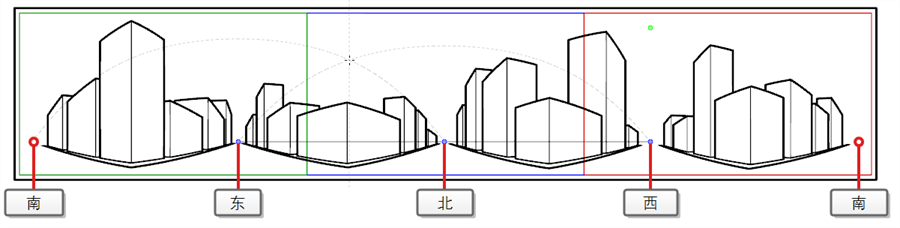

  • 四点连续透视参考线与三点透视(水平平移)非常相似,但其目的是用于绘制完整的 360° 全景背景。

    该参考线使用 5 个消失点。 绘制水平线时,该线条会向其中一个消失点拱起并向下延伸至旁边的两个消失点,使其显得弯曲。 这样便形成了一种透视效果,其中每个消失点各代表一个基点(但最左侧和最右侧的两点代表同一基点),实现循环背景。 使用四点连续透视参考线制作的背景可以水平循环,模拟摄像机在 y 轴上完整旋转。

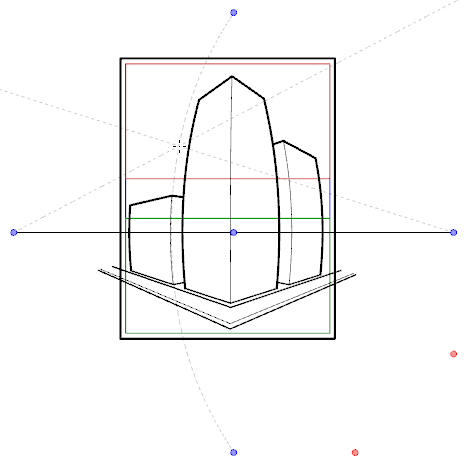

  • 四点透视(垂直平移)与两点透视参考线非常相似,不同之处在于它的垂直线是曲线,所以可用于制作垂直平移背景。 两个消失点位于摄像机框外的水平线上,帮助在 x 轴和 z 轴上绘制线条,摄像机框的上方和下方各有两个消失点,定义垂直线的曲度。

    这可用于绘制要垂直平移的背景,在其中以一定角度显示长方体物体。

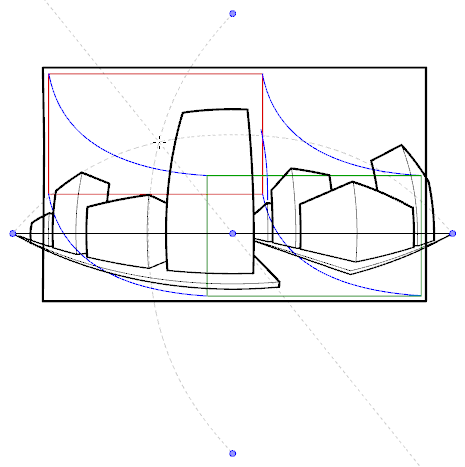

  • 五点透视(鱼眼)参考线帮助绘制 x 轴和 y 轴上均为曲线性的背景。 它在地平线上有一个中心消失点,从该点绘制 z 轴上的线条。地平线的末端有两个消失点,用于定义水平线的曲度。地平线上方和下方共有两个消失点,用于定义垂直线的曲度。

    该参考线可用于绘制具有鱼眼式广角镜头效果的背景。 还可以用于绘制需要在各个方向上平移的背景。

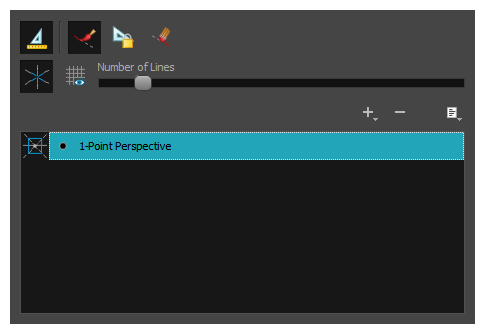

要使用绘图参考线,必须首先将其添加到当前分解镜头的参考线列表。 为了帮助您熟悉参考线,可以首先在参考线列表中添加“一点透视”绘图参考线。

添加新参考线时,其地平线具有预设位置和角度,各个消失点也有预设位置。 许多情况下都必须对参考线进行调整,以便从正确的视角绘制背景和物体。

选择并正确定位参考线后,可以开始用它来绘图。

参考线使用完毕后,可以将其禁用。 禁用绘图参考线时,它们不会显示在绘图空间中,也不会影响绘图工具的行为。
