如何使用变形器

变形器可以利用计算机生成的变形来生成对象动画以及角色模型的各个部分的动画。 变形的实现方式为，在绘图上创建控制点，当移动这些点时，无论该控制点被放置到什么位置，绘图会弯曲或扭曲，使得绑定到控制点的绘图部分紧跟该控制点。

变形器可以大大增加 cut-out 角色能够执行的运动和动画的范围，避免为其绘制新姿势和采用逐帧动画。 cut-out 角色绑定变形后生成动画，可以实现类似传统动画的流动性和灵活性。 此外，可以根据需要使用变形器调整、改善或提升逐帧动画。

变形器的工作原理是将其绑定在希望变形的身体部分上，构建变形结构，然后为其生成动画。 可以使用 “Rigging”（绑定）工具来轻松完成此操作。

Harmony Essentials提供两种变形器：

  • 骨骼
  • 游戏骨骼

骨骼变形器

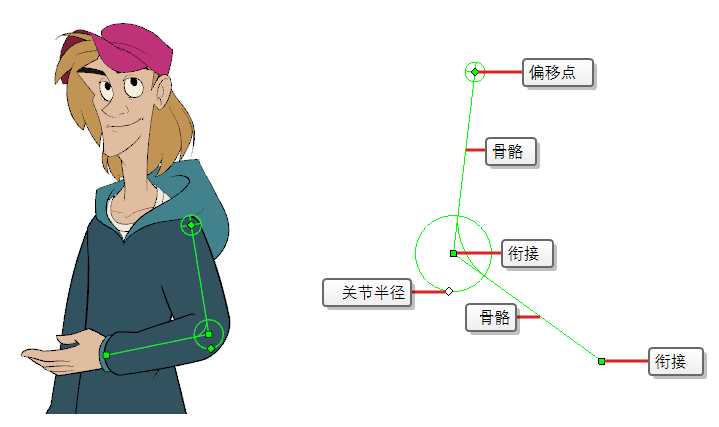

“Bone”（骨骼）变形让您可以创建类似骨骼的结构，其中每个部分都是坚硬的，但是具有灵活的关节。 这对于为角色的四肢（例如手臂或腿）或者有关节的其他身体部位（例如躯干或手指）生成动画最为有用。

例如，使用“Bone”（骨骼）变形可以使用骨骼连接单一绘图上的手臂，使上臂和前臂可以独立活动，而不必在不同图层上绘制上臂和前臂。 Harmony 将绘图变形，使其看起来有关节。 “Bone”（骨骼）变形的不同部分可以围绕其关节旋转、伸展和缩短，让您具有与在不同图层上为关节生成动画相同的能力，而不必担心部件脱落、轴心点或剪贴轮廓。

游戏骨骼变形器

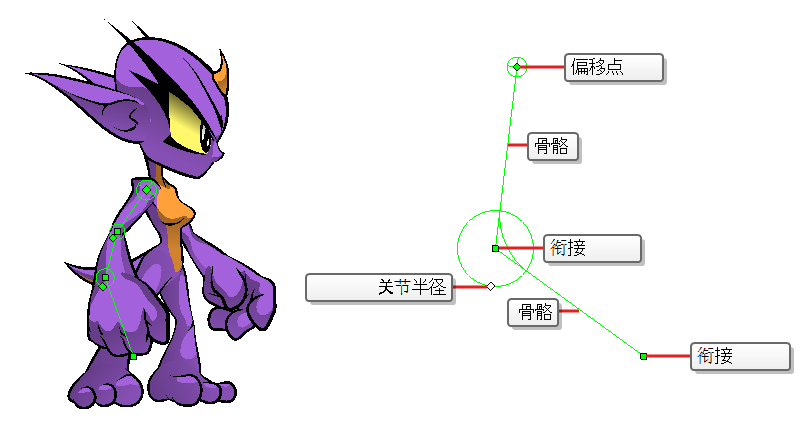

游戏骨骼变形与骨骼变形极为相似。 它让您可以创建由表示关节的点组成的结构，以及将这些点连接起来的直线段（表示骨骼）。 游戏骨骼变形的不同之处在于它经过优化，适于导出至 Unity 等游戏引擎。 因此，它通常仅用于最终需要导入 Unity 游戏中的动画角色，而不是用于动画制作。

与骨骼变形不同，游戏骨骼变形没有“偏差”属性。 关节交叠看起来也更圆一些。

创建变形器

创建变形器的最简单方式就是使用“变形”工具栏中提供的 “Rigging”（绑定）工具。 凭借该工具，在创建变形器时只需选择要变形的图层，然后将变形器的每个点置于“Camera”（摄像机）视图中。

变形器以变形层的层级形式存在于场景中。 创建新变形器时，所设置的第一点是变形器的根，所创建的每个新点都是上一点的子级。 因此，变形器是以链状创建，应该在想好角色层级的情况下创建变形器。 例如，为手臂创建变形器时，根应该为肩关节，第二点应该是肘，第三点是手腕。

变形器影响其层级下的所有图层。 使用绑定工具来创建新变形器时，自动将其创建为所选图层的父级，它将影响所选图层及其所有子级。 因此，重要的是先选择正确的图层，然后创建变形器。

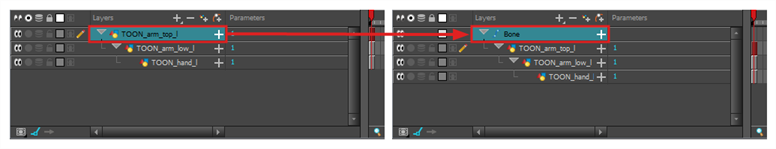

例如，如果您希望为手臂创建变形器，而手臂细分为若干图层，则可以在层级中绑定手臂。在此层级中，上臂是根，前臂是上臂的子级而手是前臂的子级。 然后，如果在上臂创建变形器，它将创建为上臂的父级，因此影响整个手臂。

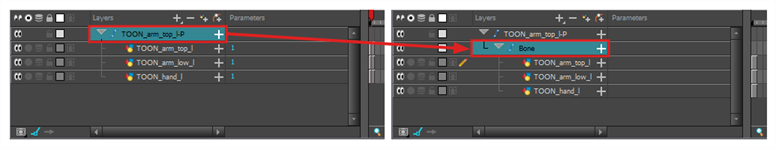

还可以将若干图层分组在一个定位钉之下，并选定该定位钉来创建变形器。 在定位钉上创建变形器时，变形器将创建为定位钉的子级，但也是该定位钉的所有子级的父级。 这是因为定位钉可能在变形器之上比在其之下更有用。 如果您移动处于变形器之下的图层，他们将退出目标变形区域，并且可能显得严重变形扭曲。 因此，最好在定位钉下尽可能多创建变形，仅在变形器没有改动的情况，才能为变形器下的定位钉生成动画。 由于变形器将创建为该定位钉的所有子级的父级，所以将影响该定位钉下的所有图层。

  1. 选定元素后，请在“Deformation”（变形）工具栏中，选择 “Rigging”（绑定）工具。
  1. 在“Tool Properties”（工具属性）视图中，启用 “Bone”（骨骼）模式。
  1. 单击要创建骨骼结构根关节的位置。 根关节应该用于与身体其余部分绑定。 例如，手臂的根关节是肩部。

  1. 单击要创建第二个关节的位置。

    将在第一和第二个关节之间创建骨骼。

  1. 单击要创建下一关节的位置。

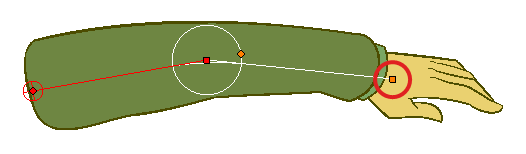

注意，创建新点时，上一个点的周围会出现一个圆圈。 这是关节的半径，它允许您确定绘画的多大比例应该是该关节的一部分。 除了第一点和最后一点外，骨骼变形器中的每个点都有半径。

  1. 单击并按住上一关节的半径控制点，然后调整关节半径，使其正确覆盖关节。

  1. 重复此过程，直至完成构建“Bone”（骨骼）链。 确保按照从根到极点的正确顺序构建每个关节。

显示变形器

Harmony 让您独立于当前选择而控制在“Camera”（摄像机）视图中显示哪些变形器。 创建变形链时，其变形控件将在“Camera”（摄像机）视图中显示。 然而，在选择现有变形器或者连接到现有变形器的图层时，其变形控件并不会自动显示。 同样地，取消选择变形链不会隐藏其变形控件。

为现有变形链生成动画或者进行修改之前，必须手动显示变形链。

  1. 执行下列操作之一：
    • 在“Camera”（摄像机）或“Timeline”（时间轴）视图中，选择一个要链接到目标变形链的绘图图层显示。
    • 在“Timeline”（时间轴）或（节点）视图中，选择需要显示的变形链的任何部分。
  1. 在“Deformation”（变形）工具栏中：
    • 单击“Show the Selected Deformation Chain and Hide All Others”（显示选定的变形链并隐藏所有其他变形链）按钮以显示所选元素的变形链并隐藏当前显示的任何其他变形链。
    • 单击“Show Selected Deformers”（显示所有变形器）按钮以显示所选元素的变形链以及当前显示的任何其他变形链。

所选变形控件显示在“Camera”（摄像机）视图中。

注意 “显示选定变形链并隐藏所有其他项”按钮将显示所选层级中的所有变形链。 例如，如果选择了角色模型的主定位钉，则将显示其所有变形链。 同样地，如果选择了通过不同变形链连接在一起的多个图层，则将显示其所有变形链。
  1. 执行下列操作之一：
  • 单击“Camera”（摄像机）视图、“Timeline”（时间轴）视图或“Node”（节点）视图的负空间，以解除当前选中，然后在“Deformation”（变形）工具栏中单击 “Show Selected Deformation Chain and Hide All Others” （显示选定的变形链和隐藏所有其他变形链）按钮。
  • 选择未链接到任何变形器的图层，然后在变形工具栏中单击 “Show the Selected Deformation Chain and Hide All Others”（显示选定的变形链并隐藏所有其他变形链）按钮。
  • 在“Camera”（摄像机）工具栏中，单击 “Hide All Controls”（隐藏所有控件）按钮。
  • 从顶部菜单，选择View（视图） > Hide All Controls（隐藏所有控件）。
  • 按下 Shift + C。

使用变形器来创建动画

就像为定位钉和绘图层生成动画一样，也可以在时间轴中其相应图层上创建关键帧来为变形器生成动画。 为变形器生成动画与修改变形器的操作几乎完全相同，不同的是它需要使用“Transform”（变换） 工具而不是“Rigging”（绑定）工具。 选择“Transform”（变换）工具后，“Camera”（摄像机）视图中的变形控件以绿色显示，这意味着它们处于动画模式，而选择“Rigging”（绑定）工具后，它们以红色显示，意味着它们处于绑定模式。

  1. 在“Timeline”（时间轴）视图中，使用“展开/折叠”箭头来折叠您的角色。

折叠图层

  1. 选择场景的第一帧。

选择第一个关键帧

  1. 为了确保模型不会在 1 帧之后消失，执行下列操作之一来打开“Extend Exposure”（延长曝光）对话框：
  • 右键单击时间轴中的第一帧并选择“Extend Exposure”（延长曝光）。
  • 按下 F5。
  1. 在“Extend Exposure”（延长曝光）对话框中，输入场景中的帧数量然后确认。 这将在整个场景中让模型曝光（可见）。

  1. 现在，我们将创建角色的第一个姿势。 首先确保模型每一图层的第一帧上存在关键帧。 这确保在您稍后创建第二个姿势时，不会影响第一个姿势。 为此，执行以下操作之一：

    • 在“Timeline”（时间轴）工具栏中，单击 “Add Keyframe”（添加关键帧）按钮。
    • 右键单击并选择“Add Keyframe”（添加关键帧）。
    • 按下 F6。

此时在当前帧处添加关键帧。

选择第一个关键帧

  1. 在“Tools”（工具）工具栏中，选择 “Transform”（变换）工具或按下 Shift + T。
  1. 在 Tools（工具)工具栏中，如果“Animate Off”（动画关闭）或“Animate Onion Skin Range”（对洋葱皮范围生成动画）模式已选定，请单击该选项打开动画弹出菜单，并选择 “Animate Current Frame”（对当前帧生成动画）。
  1. 执行下列操作之一：
    • 在“Camera”（摄像机）或“Timeline”（时间轴）视图中，选择一个要链接到目标变形链的绘图图层生成动画。
    • 在“Timeline”（时间轴）或（节点）视图中，选择需要生成动画的变形链的任何部分。
  1. 在“Deformation”（变形）工具栏中：
    • 单击“Show the Selected Deformation Chain and Hide All Others”（显示选定的变形链并隐藏所有其他变形链）按钮以显示所选元素的变形链并隐藏当前显示的任何其他变形链。
    • 单击“Show Selected Deformers”（显示所有变形器）按钮以显示所选元素的变形链以及当前显示的任何其他变形链。

所选变形控件显示在“Camera”（摄像机）视图中。

  1. 在“Camera”（摄像机）视图中，执行下列操作：

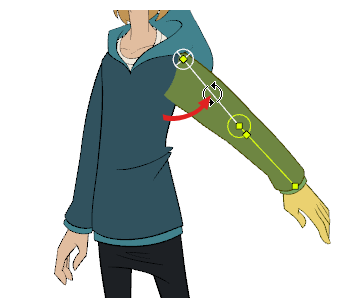

  • 要旋转整个肢体，请单击并拖动第一个骨骼。 这将旋转第一个骨骼以及所有后续骨骼。

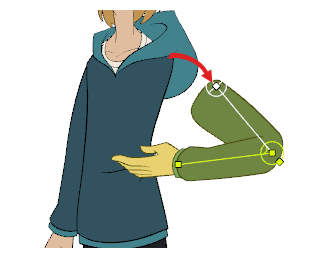

  • 要弯曲该肢体，请单击并拖动另一个骨骼。 这将旋转该骨骼以及所有后续骨骼，但它之前的骨骼会留在当前位置。
  • 要重新定位关节，请单击并拖动其控制点。 这可用于旋转、缩短或延伸该骨骼，并将使所有后续骨骼偏移。

  • 要缩短或延伸骨骼而不将其旋转，请按住 Alt 键，然后单击并拖动其控制点。

  • 要偏移整个肢体，请单击并拖动其根点。
提示 也可以选中一个关节并按方向键，从而向各个方向微调该关节。
  1. 在“Timeline”（时间轴）视图中，转到要设置下一关键姿势的帧。
  1. 要在当前帧添加关键帧，请执行下列操作之一：
  • 在“Timeline”（时间轴）工具栏中，单击“Add Keyframe”（添加关键帧） 按钮。
  • 右键单击并选择“Add Keyframe”（添加关键帧）。
  • 按下 F6。
  1. 将变形器的点进行变换，创建新的关键姿势。
  1. 重复先前步骤，直到动画完成。
