Reference(参照)ビューツールバー
Reference(参照)ビューにReference View(参照ビュー)ツールバーが表示されます。このツールバーのコマンドとツールを使用して、Reference(参照)ビューにインポートしたモデル(参考描画)を表示およびサンプリングします。

- Windows > Toolbars(ツールバー) > Reference View(参照ビュー)を選択します。

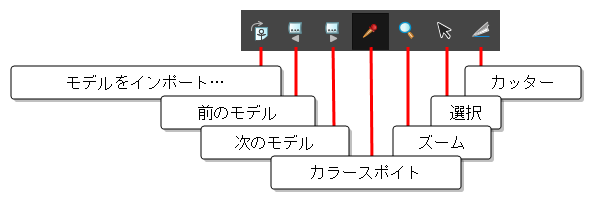

アイコン | ツール/コマンド | 説明 |
|
Import References (参照のインポート) |
プロジェクト外の*.tvg描画ファイルを検索し、選択するためのブラウザウィンドウを開きます。選択されると、これらの図面ファイルはモデルとしてリファレンスビューにインポートされます。 |
|
Previou(前) | 現在表示されているモデルから逆方向に移動して、Reference (参照)ビューに以前読み込まれたその他のモデルを表示できます。 |
|
Next(次) | 現在表示されているモデルから前方方向に移動して、後でReference (参照)ビューに読み込まれたその他のモデルを表示できます。 |
|
Colour Eyedropper (カラースポイト) |
アートワークの中の色をクリックして色を選択できます。 |
|
Zoom(ズーム) |
Reference(参照)ビューを拡大/縮小できます。 |
|
Select(選択) | アートワークのブラシストローク、鉛筆線、シェイプ、その他の部分を選択および再配置、拡大縮小、回転、スキューさせることができます。 |
|
Cutter(カッター) |
アートワークの一部を切り取ってから、再配置、拡大縮小、回転、スキューさせることができます。 |
