Pencil(鉛筆)ツールプロパティ

Pencil(鉛筆)ツールを使用すると、中心線と厚みで定義される単純な輪郭線を描画することができます。

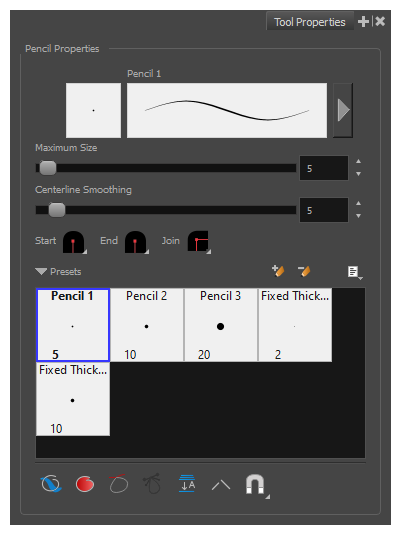

Pencil(鉛筆)ツールを選択すると、Tool Properties(ツールプロパティ)ビューに鉛筆線の描画方法を制御するさまざまなPencil(鉛筆)モードが表示されます。

このツールに関連する作業に関してはPencil(鉛筆)ツールについてを参照してください。

Pencil(鉛筆)プロパティ

以下のプロパティは鉛筆の サイズ、スムージング、形状、および鉛筆の描画スタイルのその他プロパティに影響します。これらのプロパティは、後で使用するために鉛筆プリセットに保存することができます。

プロパティ 説明
プレビュー領域

Preview(プレビュー)領域では、描画ツールが生み出すストロークのプレビューを確認できます。

プレビューストローク

鉛筆プロパティダイアログ

プレビュー領域の右にある矢印ボタンを押すと、Pencil Properties (鉛筆プロパティ)ダイアログが開きます。

ブラシを編集してテクスチャーを追加する

Tool Properties(ツールプロパティ)ビューでは少数の鉛筆プロパティ、鉛筆プリセットのリスト、およびその他の描画オプションにしか利用できませんが、Pencil Properties(鉛筆プロパティ)ダイアログでは、鉛筆の形状およびテクスチャーに対し利用可能な全てのオプションを利用することができます。Pencil Properties(鉛筆プロパティ)ダイアログの詳細については、以下の鉛筆プロパティダイアログセクションを参照してください。

最大サイズ

鉛筆線の最大幅を定義します。

このツールを感圧ペンタブで使用する場合、ストロークの幅は、使用される圧力の大きさに応じて最大サイズと最小サイズの間で異なります。マウスで使用すると、ストロークの幅は常に最大サイズになります。

中心線のスムージング

中心線に追加するコントロールポイントの数を定義します。コントロールポイントが少なければそれだけ線は滑らかになりますが、忠実度は低くなります。

形状

鉛筆線の始点、終点、およびジョイントのスタイルを調整することができます。

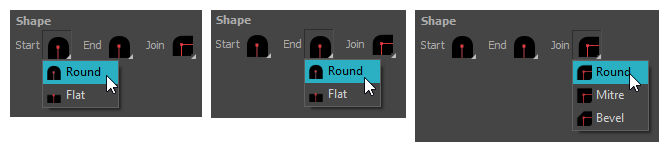

鉛筆線スタイル

  • 始点: 最初に描いた先端である始点のスタイルを選択できます。Round(ラウンド)スタイルまたはFlat(フラット)スタイルから選択できます。
  • 終点: 最後に描いた先端である終点のスタイルを選択できます。Round(ラウンド)スタイルまたはFlat(フラット)スタイルから選択できます。
  • ジョイント: ジョイントのスタイルを選択できます。ジョイントとは、線が急激にカーブする場所です。ジョイントスタイルをコーナースタイルとして定義することもできます。Round(ラウンド)、Mitre(マイター)、Bevel(ベベル)のいずれかのスタイルを選択できます。

鉛筆プリセット

これらのオプションでは、鉛筆プリセットを選択、作成、および管理できます。

アイコン プロパティ 説明
  プリセットリスト

Storyboard Pro は、鉛筆プリセットを いくつか備えており、かつ自分で作成・保存することもできます。描画するときに効率性と一貫性を求める場合は、正確なサイズとパラメータで鉛筆を作成して保存することをお勧めします。

作成した鉛筆プリセットをエクスポートしたり、他の人が作成したプリセットをインポートしたりすることもできます。これを使えば、プロジェクトの共同作業者との間でプロジェクトの外観に一貫性を持たせることができます。

新規ブラシプリセット

現在のツールプロパティに基づいて、新しいプリセットを作成します。

ブラシプリセットを削除

現在選択されているプリセットを削除します。

ブラシプリセットメニュー

以下のようなオプションを含むメニューを開きます。

  • 新ブラシプリセット: 現在のツールプロパティに基づいて、新しいプリセットを作成します。
  • ブラシを削除: 現在選択されているプリセットを削除します。
  • ブラシの名称を変更: 現在選択されているプリセットの名称を変更できます。
  • ブラシをインポート: Storyboard Pro からエクスポートしたブラシプリセットをインポートできます。
  • ブラシをエクスポート: ブラシプリセットを.xmlファイルにエクスポートできます。
  • サムネール(小): 小さなサムネールのグリッドに、プリセットをヒントのプレビューとともに表示します。
  • サムネール(大): 大きなサムネールのグリッドに、プリセットを名称とヒントのプレビューとともに表示します。
  • ストロークビュー: 名称と各プリセットで行われたストロークのプレビューとともに、プリセットをリストに表示します。

描画オプション

これらのオプションは、描画ストロークがアートワークに追加される手法に影響します。

アイコン プロパティ 説明
Draw Behind(背後に描画)

有効の場合、ブラシ​ストロークは存在するアートワークの背後に表示されます。

マウスカーソルまたはタブレットペンを解放するまで、描画のブラシストロークは一時的にアートワークの上に表示されます。ストロークのライブプレビューを欲しい場合は、トップメニューから View(表示) > Realistic Preview(リアリスティックプレビュー)を選択して、Realistic Preview(リアリスティックプレビュー)を有効にします。

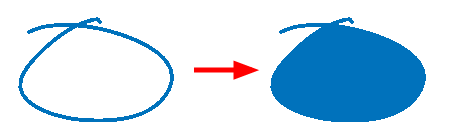

自動塗りつぶし

有効なときは、閉じたシェイプを描画すると、現在選択されているPaint(ペイント) カラーで自動的に塗りつぶされます。

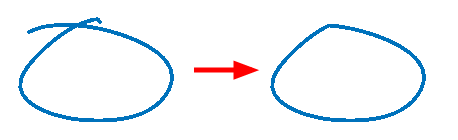

余分な線をトリムする

有効なとき、閉じたシェイプを描画すると、自動的に未処理の線が削除されます。

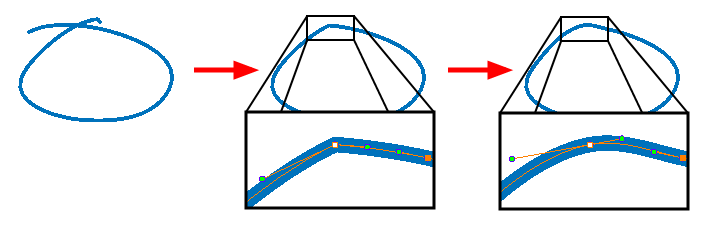

トリム後ハンドルを揃える

Trim Extra Lines(余分な線をトリムする)オプションが有効になっている場合は、このオプションを有効にして、ストロークの始点と終点が交差する点を尖った角ではなく滑らかな曲線にします。

自動フラット化

デフォルトでは、 をベクターレイヤーで描画するとき、新しいストロークはそれぞれ別々の描画オブジェクトとして作成され、アートワークの他の部分とは無関係に編集できます。有効にすると、Auto-Flatten(自動フラット化)オプションがストロークを既存のアートワークに自動的にマージします。

Select(選択)ツールを使用すると、フラット化した鉛筆線分を選択して削除できます。Auto-Flatten(自動フラット化)モードで描画された重なった鉛筆線は、基本的に重なりの分だけ線分に分割され、個々の線として扱うことができます。
自動隙間閉鎖

有効のとき、描画した鉛筆線間の小さな隙間は非表示ストロークで閉じられ、図形が閉じていることを確認し、それらをPaint(ペイント)ツールで塗りつぶすことができます。

鉛筆線で輪郭を描くとき、輪郭が閉じているかどうかを判断するために中心線が使用されますが、鉛筆線の可視先端は、その中心線の先端を少し超えて伸びます。これによってシェイプが閉じているように見えても、実際には閉じていないようにすることができます。これにより、Paint(ペイント)ツールでシェイプが塗りつぶされるのを防ぎます。Pencil(鉛筆)またはLine(線)ツールで描画するときにこのオプションを有効にすると、輪郭の目に見えない隙間を残さないようにできます。

スナップ

このツールおよびスナッピングに対応する他のアニメーションや描画ツールに対するスナッピングを有効または無効にし、どのタイプのスナッピングを有効にするかを選択することができます。

このボタンをダブルクリックまたはクリックし続けると、ポップアップメニューが開き、様々なスナッピングモードに切り替えることができます。このボタンでオフに切り替え、全てのスナッピングモードを無効にすることもできます。また、再度クリックすることで、以前有効だったスナッピングモードを再度有効にすることもできます。

このツールは以下のスナッピングモードに対応しています:

  • Snap to Alignment Guides(アライメントガイドにスナップする): 描画の中に、描画ツールが近くのアライメントガイドにスナップしますおよび—アライメントガイドについてを参照してください。

鉛筆プロパティダイアログ

鉛筆には、Tool Properties(ツールプロパティ)ビューからはアクセスできない追加のパラメータがあります。Pencil Properties(鉛筆プロパティ)ダイアログを開くには、ストローク表示領域の右側にある矢印ボタンをクリックします。

ストロークプレビュー

Size and Smoothness(サイズと滑らかさ)タブ

Size and Smoothness(サイズと滑らかさ)タブでは、鉛筆のサイズ、滑らかさのパラメータの他、その先端と角の形状を選択できます。

プロパティ 説明
最大サイズ 鉛筆線の最大サイズを定義します。このツールを感圧ペンタブで使用する場合、ストロークの幅は、使用される圧力の大きさに応じて最大サイズと最小サイズの間で異なります。マウスで使用すると、ストロークの幅は常に最大サイズになります。
最小サイズ

ストロークの最小サイズを最大サイズに対する比率として定義します。ペンタブからの圧力感度がない場合、最小サイズ値は無視されます。

中心線のスムージング 鉛筆ストロークの中心線上でStoryboard Pro がスムージングを行う程度を定義します。設定を高くすると、線が震えるのを防ぎ、線が持つコントロールポイントの量を減らすことができるため微調整しやすいですが、描画の精度が落ちやすく、鋭角が曲線になってしまいます。
輪郭スムージング

鉛筆ストロークの外側の輪郭上でStoryboard Pro がスムージングを行う程度を定義します。

鉛筆線が、その見かけの形ではなく、その中心線および厚みにおける変数により定義されます。マウスで鉛筆線を描く際、その厚さは一定です。そのため、その外側の輪郭には両端を除いてコントロールポイントがなく、輪郭に対するスムージングが必要ではありません。

しかし、圧力感度タブレットで鉛筆線を描く際は、線の厚さにおける変数を定義するためにその輪郭にコントロールポイントとベジェ曲線があるため、輪郭上でのスムージングが行われる必要があります。輪郭のスムージングが増えるほど、線の厚さ上のコントロールポイントの量が減り、曲線が滑らかになりますが、線の厚さにおける変数の精度に影響する可能性があります。

形状

鉛筆線の始点、終点、およびジョイントのスタイルを調整することができます。

鉛筆線スタイル

  • 始点: 最初に描いた先端である始点のスタイルを選択できます。Round(ラウンド)スタイルまたはFlat(フラット)スタイルから選択できます。
  • 終点: 最後に描いた先端である終点のスタイルを選択できます。Round(ラウンド)スタイルまたはFlat(フラット)スタイルから選択できます。
  • ジョイント: ジョイントのスタイルを選択できます。ジョイントとは、線が急激にカーブする場所です。ジョイントスタイルをコーナースタイルとして定義することもできます。Round(ラウンド)、Mitre(マイター)、Bevel(ベベル)のいずれかのスタイルを選択できます。
Maximum and Minimum Opacity(最大および最小不透明度)

最大と最小の不透明度パラメータは、鉛筆の線の不透明度の範囲を設定します。これはペンタブレットの筆圧感知で機能する。

  • Maximum Opacity(最大不透明度): 筆圧が強いときの鉛筆の線の透明度を設定します。
  • Minimum Opacity(最小不透明度): 筆圧が非常に弱いときの鉛筆の線の透明度の限界を設定します。Maximum Opacity(最大不透明度)の値に対する割合として定義されます。Minimum Opacity(最小不透明度)の値を100%に設定すると、タブレットの圧力感度は適用されなくなります。不透明度はMaximum Opacity(最大不透明度)値の一定レートに設定されます。

右側の矢印ボタンをクリックすると、上記のサイズプロパティと同じダイアログが表示され、不透明度のプロパティを管理できます。参照してください Pencil(鉛筆)ツールプロパティ

  • プレッシャーだ: 筆圧が強くなり、鉛筆のサイズが大きくなる。チェックボックスをオンにすると、この動作を反転させることができます。
  • チルト: ペンをタブレットに近づけて大きなストロークを可能にする。チェックボックスをオンにすると、この動作を反転させることができます。
  • スピードだ: 速いスピードで描画することで、ストロークを小さくすることができます。チェックボックスをオンにすると、この動作を反転させることができます。
  • スピード感度: スライダーは、ストロークが最小値に達するまでの描画速度を制御するために使用される。
  • テーパー: 各ストロークの開始時または終了時に、プロパティの値を下げることができます。値は2つのオプションを使用して示します: Distance and Percentage(長さとパーセンテージ).デフォルトでは、長さが選択されています。例えば 200のテーパーは、200に設定されたストロークの幅(直径)と同じ長さになる。

Start Tapering(テーパリングの開始)とEnd Tapering(テーパリングの終了)のオプションは個別に有効にすることができます。

  • Start Taper(スタートテーパー): テーパーの値として距離を選択すると、ストロークを描く際に開始テーパーの効果を視覚化することができます。
  • End Taper(エンドテーパー): テーパーの値として距離またはパーセントを選択した場合、ストロークが完了するまで長さが不明であるため、エンドテーパーの効果を一度視覚化し、ベクトル化することが可能です。
  • Fade Distance(フェードの長さ): プロパティの値を一定の長さでフェードさせることができます。サイズと同じ単位を使用し、ストロークの描画と同時に適用される。

Texture(テクスチャー)タブ

Pencil Properties(鉛筆プロパティ)ビューのTexture(テクスチャー)タブを使用して、鉛筆線に適用するテクスチャーを選択できます。テクスチャーを追加、削除、または名称変更したり、現在の鉛筆テクスチャーパレットをデフォルトのものとして保存したり、鉛筆テクスチャーパレットをカットにインポートしたりすることもできます。

アイコン プロパティ 説明
新規テクスチャー

現在のペンシルテクスチャーパレットの新しい鉛筆テクスチャースウォッチに画像ファイルをインポートすることができます。鉛筆テクスチャーの鉛筆線に対するエフェクトは、画像の透明度チャンネルに基づき、その水平軸上で鉛筆線に従います。このオプションは、メニューボタンからアクセスできます。

テクスチャーを削除

現在の鉛筆テクスチャーパレットから鉛筆テクスチャースウォッチを削除します。このオプションは、メニューボタンからアクセスできます。

  テクスチャー名を変更

現在の鉛筆テクスチャーパレットで選択した鉛筆テクスチャースウォッチの名称を変更します。このオプションは、メニューボタンからアクセスできます。

  デフォルトの鉛筆テクスチャーパレットとして使用

このオプションは、メニューボタンからアクセスできます。現在選択されている鉛筆テクスチャーパレットを、ユーザー環境設定のデフォルトの鉛筆テクスチャーパレットとして設定します。デフォルトの鉛筆テクスチャーパレットは、Storyboard Pro で作成するすべてのカットに追加されます。パレットは環境設定でコピーされているので、それはデフォルトの鉛筆テクスチャーパレットにしたときの状態で新しいカットに追加されます。

  鉛筆テクスチャーディスプレー

現在の鉛筆テクスチャーパレットに鉛筆テクスチャーを表示し、Pencil(鉛筆)ツールで使用するものを選択できます。
