Rectangle(長方形)、Ellipse(楕円)、Line(線)ツールのモードについて

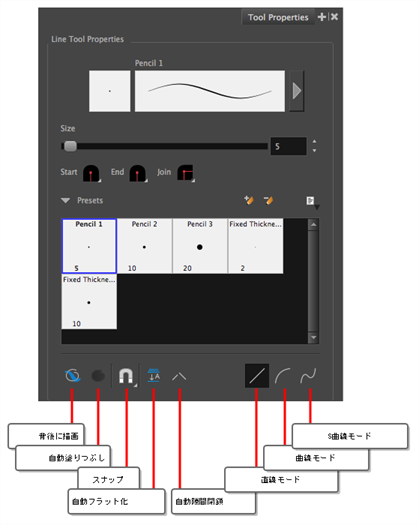

Rectangle(長方形)、Ellipse(楕円形)、Polyline(ポリライン(折れ線)) またはLine(線)ツールを選択すると、Tool Properties(ツールプロパティ)ビューにシェイプの描画方法を制御するさまざまなモードが表示されます。選択したツールや、レイヤーがベクターかビットマップかによって、さまざまなモードが利用できます。

Draw Behind Mode(背後に描画モード)

有効にすると、描画ストロークが既存のアートワークの上に追加されるのではなく、その下に追加されます。

マウスカーソルまたはタブレットペンを解放するまで、描画のストロークはアートワークの上に表示されます。ストロークのライブプレビューを欲しい場合は、トップメニューから View(表示) > Realistic Preview(リアリスティックプレビュー)を選択して、Realistic Preview(リアリスティックプレビュー)を有効にします。

Auto Fill Mode(自動塗りつぶしモード)

有効なときは、描かれたシェイプが選択されている色で自動的に塗りつぶされます。デフォルトでは、シェイプを描画しても​輪郭​だけが作成されます。

Line(線)ツールは閉じた形状ではないので、このオプションは使用できません。

Snapping(スナップ)

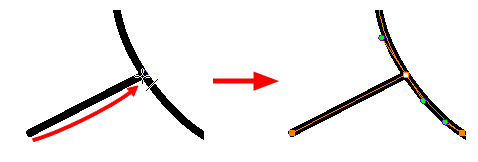

  • Snap to Contour(輪郭にスナップ): 有効な場合、描画中にマウスカーソルが既存のアートワークの近くの輪郭に自動的にスナップされ、描画の他の部分とつながる形状を描くことができます。

    Line(線)ツールを使用して線を描画し、その先端をアートワークの輪郭または他のコントロールポイントにスナップさせると、それらは一緒に固定されます。その後、Contour Editor(輪郭エディタ)ツールを用いて両方を同時に操作することができます。一緒にスナップされた2つの描画ストロークのいずれかを、 Select(選択)ツールを用いて選択し動かすことで、分離することができます。
  • Snap to Alignment Guides(アライメントガイドにスナップする): 描画の中に、描画ツールが近くのアライメントガイドにスナップしますアライメントガイドについてを参照してください。

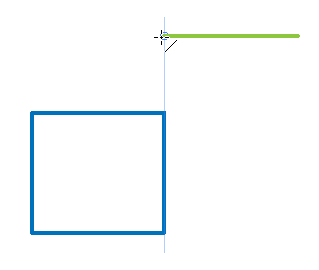

  • Snap and Align(スナップとアラインメント): 有効にすると、描画中にマウスカーソルがアートワーク内のストロークと形状の端に自動的に配置され、描画の一部に合わせて形状を描画できるようになります。

Auto Flattern Mode(自動フラット化モード)

デフォルトでは、描かれる各鉛筆線は、それぞれ別々に操作できる個別の描画オブジェクトです。Auto-Flatten(自動フラット化)モードを有効にすると、重なっている鉛筆線が1つの描画オブジェクトに結合されます。鉛筆線は交差する部分で折れるため、アートワークの任意のセグメントを別のストロークであるかのように選択できます。

Auto Close Gap Mode(自動隙間閉鎖モード)

有効のとき、描画した鉛筆線間の小さな隙間は非表示ストロークで閉じられ、図形が閉じていることを確認し、それらをPaint(ペイント)ツールで塗りつぶすことができます。

鉛筆線で輪郭を描くとき、輪郭が閉じているかどうかを判断するために中心線が使用されますが、鉛筆線の可視先端は、その中心線の先端を少し超えて伸びます。これによってシェイプが閉じているように見えても、実際には閉じていないようにすることができます。これにより、Paint(ペイント)ツールでシェイプが塗りつぶされるのを防ぎます。Pencil(鉛筆)またはLine(線)ツールで描画するときにこのオプションを有効にすると、輪郭の目に見えない隙間を残さないようにできます。

Rectangle(長方形) とEllipse(楕円)ツールは常に閉じた形状を作成するため、このオプションはLine(線) ツールでのみ利用可能です。

Straight Line Mode(直線モード)

このモードを有効化すると、Line(線)ツールで直線を引くことができます。このモードでは、曲線を描くことができます。

Curve Line Mode(曲線モード)

このモードでは、クリック2回でシンプルなカーブを描くことができます。

S Curve Line Mode(S曲線モード)

このモードを有効化すると、Line(線)ツールでS字型の線を引くことができます。
