Polyline(ポリライン)ツールについて

Polyline(ポリライン(折れ線))ツールでは、形状内の各ポイントを1つずつ定義することによって、複数のセグメントから構成されるラインまたは形状を作成できます。このツールは、写真編集ソフトウェアのPen(ペン)ツールと同様に機能します。

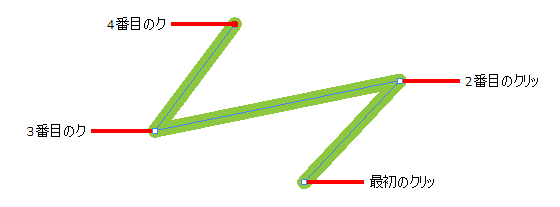

Polyline(ポリライン)ツールを使用する最も基本的な手法は、線または形状を構成する各点を作成したい場所をクリックすることです。作成した各点の間に直線の線分が表示され、線分または直線形状を作ります。

線や形状に曲線を付けたい場合は、Contour Editor(輪郭編集)ツールを使用して線分上をクリックしてドラッグすることにより、曲線を作ることができます。

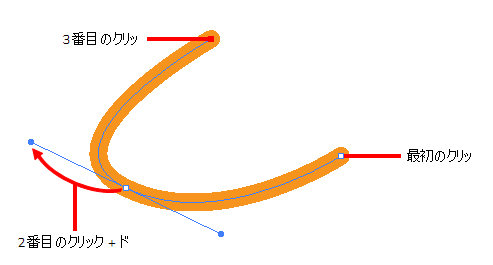

より高度な手法を使用すれば、Polyline(ポリライン)ツールで曲線した線を直接作ることができます。これを行うには、クリックしてポイントを作成するときに、マウスボタンを押したままマウスカーソルをドラッグする必要があります。これは点のベジェハンドルを作成し、それはこの点の前後のセグメントの曲線に影響を与えます。したがって、これらのベジェハンドルをドラッグすると、作成したばかりの線分に与える影響がわかりますが、次の点を作成するまで、作成した次の線分への影響を見ることはできません。

Polyline(ポリライン)ツールをどう使用するかに関係なく、Contour Editor (輪郭エディタ) ツールを使用して作成した線や形状をいつでも微調整できます。両方のツールを一緒に使用すると、必要なすべての精度を備えた複雑な直線および曲線した形状を作成できます。
