3Dオブジェクトの表示モードを変更する

T-SBADV-011-008

デフォルトでは、絵コンテに追加した3Dモデルは完全にシェードがかけられて表示されます。これではステージを邪魔したり、スケッチされたアートワークとあまりにも対照的な色とテクスチャーでパネルをあふれさせたりする可能性があります。Storyboard Pro を使えば、3Dモデルを多くの表示モードのうちの1つで表示することができます。

  1. Thumbnails（サムネイル）またはTimeline（タイムライン）ビューで、3Dオブジェクトを含むパネルを選択します。
  1. Stage(ステージ)またはCamera(カメラ)ビューの Layer（レイヤー）パネルで、またはLayers(レイヤー)ビューで、3Dオブジェクトを含むパネルを選択します。
  1. レイヤー上を右クリックし、次のいずれか１つを選択します。

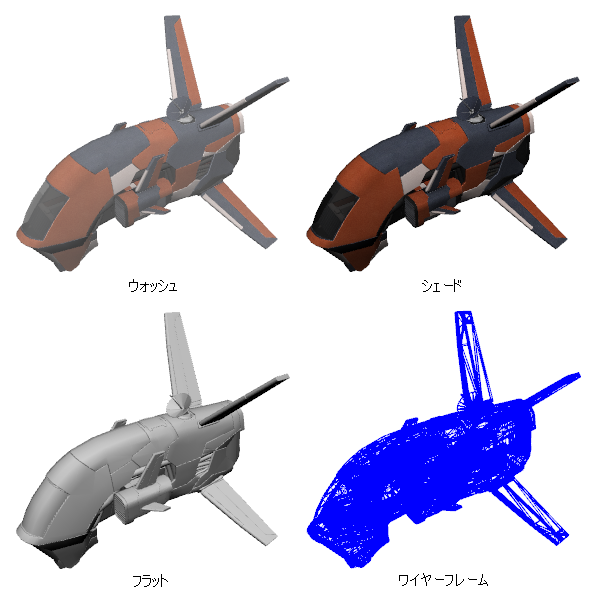

    • Shaded（シェーディング）: 3Dオブジェクトは色とテクスチャーにシェードがかけられて表示されます。
    • Washed（ウォッシュト）: 3Dオブジェクトはウォッシュアウトされた外観で表示されるので、その細部がステージを圧倒することはありません。
    • Flat（フラット）: 3Dオブジェクトは、そのジオメトリの表面を無地の白、シェーディング付きで表示します。
    • Wireframe（ワイヤーフレーム）: 3Dオブジェクトはそのジオメトリを定義する頂点を表示します。
    • Wireframe on Shaded（シェーディングの上にワイヤーフレーム）: 3Dオブジェクトは、ワイヤフレームをその上にして色とテクスチャを表示します。
    • Wireframe on Flat（フラットの上にワイヤーフレーム）: 3Dオブジェクトは、ワイヤーフレームを上にしてジオメトリの表面を白で表示します。
    ヒントモデルの表示モードをWireframe（ワイヤーフレーム）に設定し、あなたの視野に面した多角形に対してのみワイヤーフレームを表示し、裏面の多角形に対するワイヤーフレームは非表示にしたい場合、3Dオブジェクトを含むレイヤー上で再度右クリックをし、Backface Culling（バックフェースカリング）を選択します。
