等角パースの描画ガイドを調整する

Isometric Perspective（等角パース）ガイドにより、x軸／y軸／z軸の3つの軸のどれかに平行な線を引くことができます。デフォルトで、z軸は水平線から26.565°、x軸は水平線から153.435°、そしてy軸は水平線から90°となっています。

これら特定の角度にある線は、画素内に適切にレンダリングするためのアンチエイリアシングを必要としないため、この角度はビデオゲームおよびコンピューターにより生成されるグラフィックによく用いられます。これらの軸の3つすべての角度は必要に応じて個別に調整することができます。例：

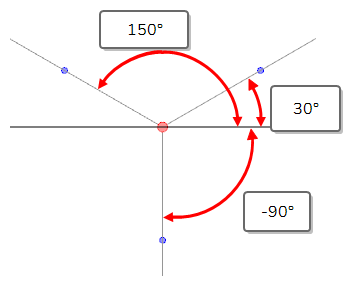

  • x軸の角度を-150°に、z軸の角度を-30°に設定することで、それぞれの軸に等しい角度となる「真の」等角を得ることができます。

  • x軸の角度を-180°に設定することで、キャビネット型の斜投影が得られます。

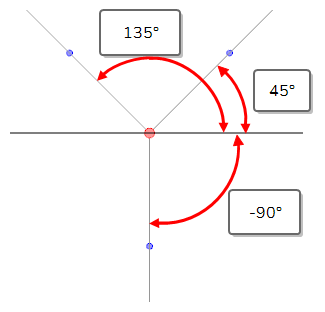

  • x軸の角度を-135°に、z軸の角度を-45°に設定することで、ミリタリー型の斜投影が得られます。

注Square Grid（等角パース）ガイドを パネルに追加するには、 描画ガイドの追加を参照してください。
  1. Tools（ツール）バーで Brush（ブラシ）、 Pencil（鉛筆） または Line（線）ツールを選択します。
注 Stage（ステージ） または Camera（カメラ）ビューのいずれかが選択されている時のみ、それらのビューにて描画ガイドが表示されます。
  1. Guides（ガイド）ビューで、Enable Guides（ガイドを有効にする）オプションボタンがオンになっていることを確認します。

  1. ガイドリストにて、 調整を加えたい Isometric Perspective（等角パース）ガイドを選択します。

    選択されたガイドが Stage（ステージ）またはCamera（カメラ）ビューに表示されます。

    ヒントガイドに対する参照線を表示するには、 Guides（ガイド）ビュー内のShow Reference Lines（参照線を表示）オプションボタンをクリックします。
  2. 次のいずれかの操作を行います：
    • ガイドを再配置するには、オフセットハンドル上でクリック＆ドラッグします 。

    • 軸の一つの角度を調整するには、その軸に対する回転ハンドル 上でクリック＆ドラッグします。

      ヒント
      • 軸の角度が、調整する際にStage（ステージ）またはCamera（カメラ）ビューの右上隅に表示されます。
      • Shiftキーを押したままにしながら軸の一つを回転させ、 5°の倍数で最も近い角度にスナップさせることができます。x軸およびz軸もまた、デフォルトの角度である26.565°と153.435°でスナップします。

    • 両方の水平軸の角度を調整するには、Altキーを長押しし、x軸またはz軸の回転ハンドル上でクリック＆ドラッグします。

      ヒントこれにより、x軸およびz軸双方の角度を同じ値に設定し、ガイドを対称的にすることができます。
    • ガイド全体を回転させるには、 Altキーを長押しし、y軸の回転ハンドル上でクリック＆ドラッグします。
