3ポイントパース (垂直パン)描画ガイドを調整する

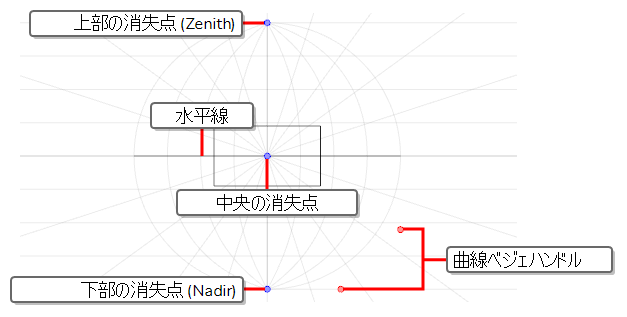

3ポイントパース (垂直パン）ガイドにより、正面を向いたパースおよび曲線をなす縦線を用いて背景やオブジェクトを描画することができます。z軸上に線を引くために水平線およびその中央に消失点が一つ設けられ、また、曲線をなす縦線を引くために水平線の上下に消失点が二つ設けられます。

ガイドの位置およびサイズ、水平線の高さおよび角度、水平線から外側の消失点までの距離、および曲線の形は必要に応じて調整することができます。

注Square Grid（3ポイントパース（縦パン））ガイドを パネルに追加するには、 描画ガイドの追加を参照してください。
  1. Tools（ツール）バーで Brush（ブラシ）、 Pencil（鉛筆） または Line（線）ツールを選択します。
注 Stage（ステージ） または Camera（カメラ）ビューのいずれかが選択されている時のみ、それらのビューにて描画ガイドが表示されます。
  1. Guides（ガイド）ビューで、Enable Guides（ガイドを有効にする）オプションボタンがオンになっていることを確認します。
  1. ガイドリストにて、 調整したい 3-Point Perspective (Vertical Pan)（3ポイントパース (垂直パン)） ガイドを選択します。

  2. Guides（ガイド）ビューにて、 Show Reference Lines（参考線を表示）オプションボタンをオンに切り替えます。このオプションにより、変更点がどのように曲線に影響するのかを見ることができます。

  3. 次のいずれかの操作を行います：
    • ガイドを再配置するには、中心の消失点をクリック＆ドラッグします。

    • ガイドを回転させるには、水平線をクリック＆ドラッグします。

      ヒント
      • マウスが水平線上に置かれると、マウスカーソルがに変わり、ガイドを回転させようとしていることを示します。
      • ガイドを回転させる際、その角度がStage（ステージ） または Camera（カメラ）ビューの左上隅に表示されます。

    • 上下の消失点間の位置を調整するには、これらの点のいずれかを 。

      注意事項
      • 中心にある消失点からの距離を同じに保つため、反対側にある消失点も動きます。
      • これにより、ガイドが垂直に伸縮または押しつぶされ、これにより曲線が広くなったり狭くなったりします。

    • ガイドを拡大するには、 Shiftを長押しし、 上か下の消失点を。

      注以前に中心の消失点と相対して外側の消失点の位置を調整していた場合、これを行うことによりその位置がリセットされます。

    • ガイドの曲線をゆがめるには、赤の点 右下の角にある ガイドのいずれかをクリック＆ドラッグします。

      注これらの点は曲線の右下にある最も外側のベジェハンドルとして機能し、ガイドの全ての曲線に影響します。
  1. ガイドに調整を加えたら、描画中にガイドを誤って変更しないように、Guides（ガイド）ビューにおける
    Lock Guides（ガイドをロック）ボタンをクリックします。
