デフォーマー（変形）の使用方法

デフォーマーは、コンピューターで生成した変形を使用して、キャラクターモデルのオブジェクトやパーツをアニメートする能力を与えます。変形は、描画上にコントロールポイントを作成することによって機能します。コントロールポイントを動かすと、コントロールポイントに結合されている描画の部分がどこに配置されてもそのコントロールポイントに従うように、描画は曲がったり歪んだりします。

デフォーマー（変形）を使えば、切り取ったキャラクターリグが新しいポーズを描画したり、コマごとのアニメーションを使用しなくても、実行できる移動やアニメーションの範囲を大幅に拡大できます。変形がリグされたカットアウトキャラクターは、セルアニメーションの流動性と柔軟性をなぞらえた方法でアニメートできます。さらに、デフォーマー（変形）は、必要な場合コマごとのアニメーションを微調整、強化、または促進するために使用できます。

デフォーマー（変形）は、変形したいボディ部分にリギングし、変形構造を構築し、アニメートすることによって機能します。これは、 Rigging（リギング）ツールを使って簡単に実行できます。

2つの種類デフォーマーがHarmony Advancedで利用できます。

ボーン
ゲームボーン

ボーンデフォーマー

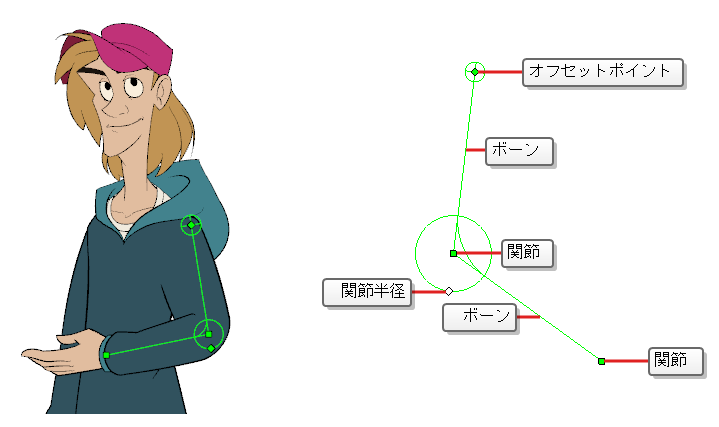

Bone（ボーン）変形は、各パーツは硬いけれど関節が柔軟な、骨のような構造を作成することを可能にします。これは、キャラクターの腕や脚などの四肢、または胴や指などの関節を動かすことができる他の部分をアニメートする場合に最も役立ちます。

例えば、Bone（ボーン）変形を使用すると、上腕と前腕を異なるレイヤーに描かなくても、1つの描画からなる腕を関節運動させることができるので、上腕と前腕を独立して動かすことができます。 Harmonyは描画を変形して、関節のある見た目にします。 Bone（ボーン）変形の様々なパーツをその関節周りに回転して伸ばしたり縮めたりすることができ、これにより、パーツの取り外し、ピボットポイント、またはアウトラインのクリッピングを心配することなく、様々なレイヤーで関節をアニメーション化するのと同じ機能が得られます。

ゲームボーンデフォーマー

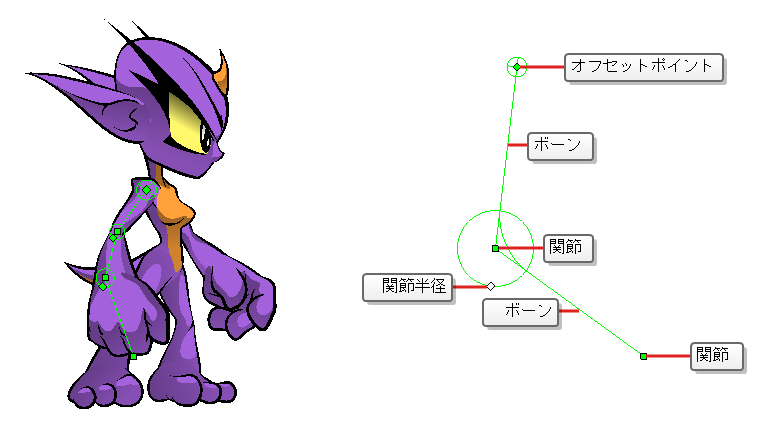

Game Bone（ゲームボーン）変形はBone（ボーン）変形によく似ています。それによってポイントで構成される構造化されたものを作成できます。これは関節と、ボーンを表すこれらのポイントを結んだ直線セグメントを表します。 Game Bone（ゲームボーン）変形は、Unityなどのゲームエンジンにエクスポートするように最適化されているという点で異なります。したがって、通常は、アニメーション制作用ではなく、Unityゲームにインポートされる予定のアニメキャラクターにのみ使用されます。

Bone（ボーン）の変形とは対照的に、Game Bone（ゲームボーン）変形にはBias（バイアス）プロパティとがありません。関節の折り目も少し丸みを帯びて見えます。

デフォーマーの作成

デフォーマーの最も簡単な作成方法は、Deformation（変形）ツールバーで利用可能なRigging（リギング）ツールを使用することです。このツールを使えば、デフォーマーを作成するために必要なすべては、変形したいレイヤーを選択して、デフォーマーの各ポイントをCamera（カメラ）ビューに配置することだけです。

デフォーマーは、変形レイヤーの階層としてカットに存在します。デフォーマーを新規作成するとき、最初に設定したポイントがデフォーマーのルートになり、作成する新しい各ポイントは元のポイントの子になります。デフォーマーはしたがってチェーン内に作成され、キャラクターの階層を念頭に置いて作成される必要があります。たとえば、腕のデフォーマーを作成する際に、ルートは肩関節で、2番目のポイントは肘、3番目のポイントは手首でなければなりません。

デフォーマーは、その階層下のすべてのレイヤーに影響します。リギングツールを使用して新しいデフォーマーを作成するとき、それは選択したレイヤーの親として自動的に作成され、選択したレイヤーとそのすべての子に影響します。このため、デフォーマーを作成しようとする前に正しいレイヤーを選択することが重要です。

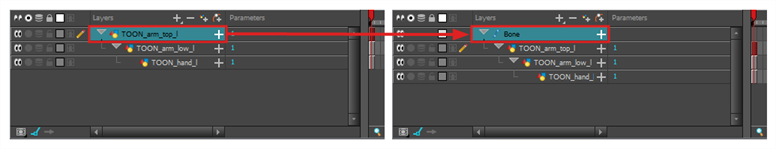

例えば、アームのデフォーマーを作成する際にアームがいくつかのレイヤーに分割されている場合、上腕がルート、前腕が上腕の子、手が前腕の子という階層構造の中でアームをリギングすることができます。次に、上腕にデフォーマーを作成すると、上腕の親として作成されるため、アーム全体に影響します。

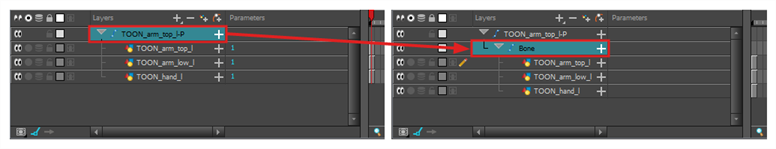

いくつかのレイヤーを1つのペグの下にグループ化し、このペグを選択してデフォーマーを作成することもできます。ペグにデフォーマーを作成するとき、デフォーマーはペグの子として、しかしこのペグのすべての子の親として作成されます。これは、ペグがデフォーマーの下より上でもっと有用である可能性が高いからです。デフォーマーの下にあるレイヤーを移動すると、意図した変形ゾーンが終了し、ひどく歪んだり曲がって表示されることがあります。このため、変形はできるだけペグの下に作成する方がよく、デフォーマーの下にあるペグは、デフォーマーが手つかずで放置される場合にのみアニメートすべきです。デフォーマーはペグのすべての子の親として作成されるため、ペグの下のすべてのレイヤーに影響します。

Bone（ボーン）デフォーマーを作成する方法

エレメントを選択したら、Deformation（変形）ツールバーからRigging（リギング）ツールを選択します。

Tool Properties（ツールプロパティ）ビューでBone（ボーン）モードを有効にします。

ボーン構造のルート関節を作成したい場所をクリックします。ルート関節は、体の残りの部分に結びついているものであるべきです。例えば、腕の場合なら、ルート関節は肩になります。

第2関節を作成する場所をクリックします。

第1関節と第2関節の間にボーンが作成されます。

次の関節を作成したい場所をクリックします。

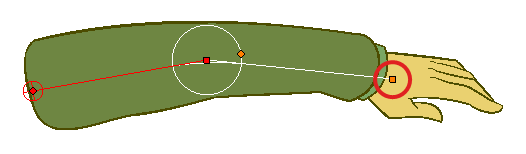

新しいポイントを作成すると、前のポイントの周りには円が表示されることに注目してしてください。これは関節の半径となり、これにより関節の一部であるべき描画の量を決定することができます。最初と最後のポイントを除いて、ボーンデフォーマー（変形）のすべてのポイントには半径があります。

前の関節の半径コントロールポイントをクリックしたまま、関節の半径を、それが適切に関節を覆うように調整します。

この作業を繰り返してBone（ボーン）チェーンを完成させます。各関節が根元から先端へという正しい順序で構築されていることを確認してください。

デフォーマーの表示

では、どのデフォーマー（変形）が現在の選択とは独立して[カメラ]ビューに表示されるかをコントロールできます。 Harmony変形チェーンを作成すると、その変形コントロールが[カメラ]ビューに表示されます。しかし、既存のデフォーマーまたは既存のデフォーマーに接続されているレイヤーを選択した場合、変形コントロールは自動的には表示されません。同様に、変形チェーンの選択を解除しても変形コントロールを非表示にはしません。

既存の変形チェーンをアニメートまたは変更する前に、手動で変形チェーンを表示する必要があります。

変形コントロールを表示する方法

次のいずれかを行います。

カメラまたはタイムラインビューで、表示したい変形チェーンにリンクされている描画レイヤーの1つを選択します。
[タイムライン] ビューで、表示したい変形チェーンの一部を選択します。

[変形]ツールバーで、次のいずれかを行います。
- [選択した変形チェーンを表示してその他すべてを非表示にする]ボタンをクリックして、選択したエレメントの変形チェーンを表示し、現在表示されている他の変形チェーンは非表示にします。
- [選択したデフォーマーを表示]ボタンをクリックして、現在表示されている他の変形チェーンとともに、選択したエレメントの変形チェーンを表示します。

選択した変形コントロールポイントが[カメラ]ビューに表示されます。

メモ[選択した変形チェーンを表示してその他すべてを非表示にする]ボタンは、選択の階層にあるすべての変形チェーンを表示します。例えば、キャラクターモデルのマスターペグが選択されている場合、その変形チェーンのすべてが表示されます。同様に、異なる変形チェーンにリンクされた複数のレイヤーが選択されると、その変形チェーンのすべてが表示されます。

デフォーマーでアニメート

ペグのアニメートやレイヤー描画でと同様、Timeline （タイムライン）の対応するレイヤー上にキーフレームを作成することにより、デフォーマーをアニメートすることができます。デフォーマー（変形）のアニメートは、Rigging（リギング）ツールの代わりにTransform（トランスフォーム）ツールの使用が求められることを除き、デフォーマー（変形）に修正を加えるのとまったく同様に機能します。 Transform（トランスフォーム）ツールが選択されると、Camera（カメラ）ビューの変形コントロールが緑に表示されてアニメーションモードであることを示す一方、Rigging（リギング）ツールが選択されると赤で表示されてリギングモードにあることを示します。

Bone（ボーン）およびGame Bone（ゲームボーン）変形をアニメートする方法

Timeline（タイムライン）ビューで、Expand/Collapse（展開/折り畳み）矢印を使ってキャラクターを折り畳みます。

レイヤーを折り畳む

カットの最初のコマを選択します。

最初のキーフレームを選択

1コマ後にモデルが消えないようにするには、次のいずれかを実行してExtend Exposure（コマを拡大）ダイアログを開きます。

Timeline （タイムライン）で最初のコマを右クリックし、 Extend Exposure（コマを拡大）を選択します。

F5を押します。

Extend Exposure（コマを拡大）ダイアログで、カットのコマ数を入力し、確定します。これにより、カット全体にモデルがエクスポージャー（可視化）されます。

それではここで、キャラクターの最初のポーズを作りましょう。最初に、モデルの各レイヤーの最初のコマにキーフレームがあることを確認します。これは、後で2番目のポーズを作成するとき、最初のポーズは影響されないことを確実にします。これを行うには、次のいずれか１つの操作を行います。
- Timeline（タイムライン）ツールバーでAdd Keyframe（キーフレームを追加）ボタンをクリックします。
- 右クリックしてAdd Keyframe（キーフレームを追加）を選択します。
- F6を押します。

現在のコマにキーフレームが追加されます。

最初のキーフレームを選択

Tools（ツール）ツールバーでTransform（トランスフォーム）ツールを選択するか、またはShift + Tを押します。

Tools（ツール）ツールバーで、Animate Off（アニメートオフ）または Animate Onion Skin Range（オニオンスキン範囲をアニメート）モードが選択されている場合、それをクリックしてAnimate（アニメート）ポップアップメニューを開き、 Animate Current Frame（現在のコマをアニメート）を選択します。

次のいずれかを行います。

カメラまたはタイムラインビューで、アニメートしたい変形チェーンにリンクされている描画レイヤーの1つを選択します。
[タイムライン] ビューで、アニメートしたい変形チェーンの一部を選択します。

[変形]ツールバーで、次のいずれかを行います。
- [選択した変形チェーンを表示してその他すべてを非表示にする]ボタンをクリックして、選択したエレメントの変形チェーンを表示し、現在表示されている他の変形チェーンは非表示にします。
- [選択したデフォーマーを表示]ボタンをクリックして、現在表示されている他の変形チェーンとともに、選択したエレメントの変形チェーンを表示します。

選択した変形コントロールポイントが[カメラ]ビューに表示されます。

Camera （カメラ）ビューで次の操作を行います。

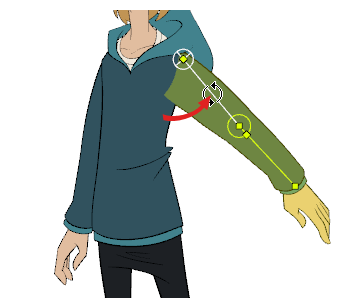

四肢全体を回転させるには、最初のボーンをクリック＆ドラッグします。これによって、最初のボーンとそれに続くすべてのボーンが回転します。

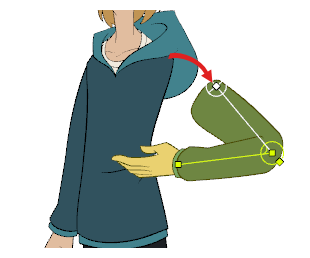

四肢を曲げるには、別のボーンをクリックしてドラッグします。これによって、ボーンとそれに続くすべてのボーンが回転しますが、その前のボーンは現在の位置に残ります。

関節を再配置するには、そのコントロールポイントをクリック＆ドラッグします。これはボーンを回転したり、短くしたり、長くしたりするのに使われ、その後のすべてのボーンをオフセットします。

ボーンを回転させずに短く、または長くするには、Altキーを押したまま、そのコントロールポイントをクリック＆ドラッグします。

四肢全体をオフセットするには、そのルートポイントをクリック＆ドラッグします。

ヒントまた、それを選択してから矢印キーを押すことによって、どの方向にも関節をナッジすることができます。

Timeline（タイムライン）ビューで、次のキーポーズを設定したいコマに移動します。

次のいずれかを行って、現在のコマにキーフレームを追加します。

Timeline（タイムライン）ツールバーで、Add Keyframe（キーフレームを追加）ボタンをクリックします。

右クリックしてAdd Keyframe（キーフレームを追加）を選択します。

F6を押します。

デフォーマー（変形）のポイントをトランスフォームして、新しいキーポーズを作成します。

アニメーションが完成するまで前のステップを繰り返します。
